Дозатор скребково-шнековый ДСШ-1800
- Производительность кг/ч (взвешивание 10 кг)
- 1800
- Диапазон взвешивания, кг
- 1-30
- Класс точности приборов по ГОСТ OIMLR-76-1-2011
- III
- Максимальное число поверочных делений
- 6000
- Напряжение питания весоизмерительного датчика (Uexe), В
- 5
- Максимальное входное напряжение, В
- 4
- Диапазон входного сигнала, мВ
- -16… +16
- Минимальное и максимальное полные сопротивления весоизмерительного датчика, Ом
- 50…2000
- Диапазон измеряемых значений рабочего коэффициента передачи (РКП) датчика, мВ/В
- от 0,0 до 3,0
- Диапазон рабочих температур
- от минус 20 до +50 °С
- Количество измерительных каналов
- 1
- Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе, (pind)
- 0,5
- Кабельное соединение с весоизмерительным датчиком
- 4 проводное
- Число разрядов индикации результата взвешивания
- 4
- Высота символов индикации, мм
- 14-20
- Напряжение питания прибора, В
- 230 В, 50 (±1) Гц
- Потребляемая мощность, не более
- 1,7 кВт
- Габаритные размеры с бункером ДхШхВ, мм
- 3020х1190х2350
- Относительная влажность, не более
- 90 %
- Степень защиты корпуса
- IP 54
- Материал корпуса
- Нержавеющая сталь
- Средний срок службы, лет, не менее
- 10
Весовой дозатор предназначен для дозирования сухих сыпучих и замороженных резанных пищевых продуктов. Дозирование осуществляется путём программного управления исполнительными механизмами. Исполнительными механизмами являются приводы мотор-редукторов, приводящие в движение шнек и цепь, оборудованную лопатками.
Для измерения веса в качестве первичных преобразователей используются тензодатчики.
Дозирование осуществляется в 3 этапа. Грубое дозирование – цепь с лопатками идет с максимальной скоростью, среднее дозирование – цепь с лопатками идет со средней скоростью, точное дозирование – шнек добирает массу продукта на низкой скорости. Средняя скорость позволяет исключить ошибку грубого дозирования за счет инерции процесса, а шнек увеличить точность.
Устройство дозатора

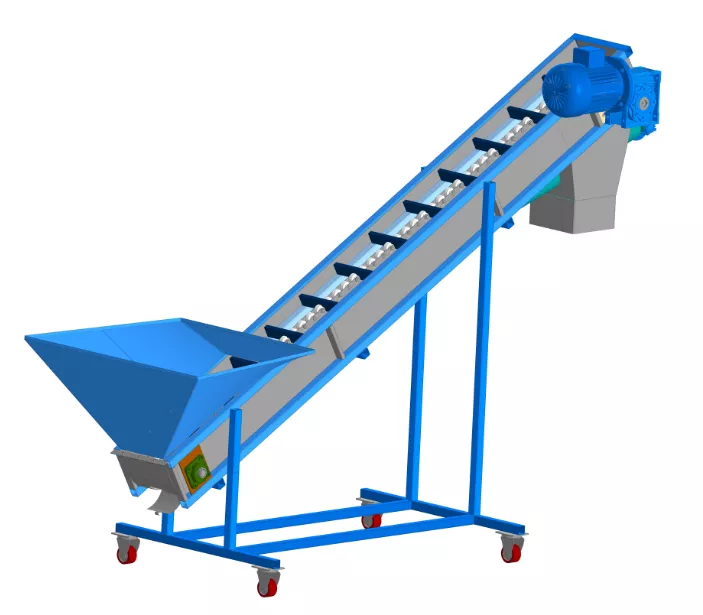

Дозатор ДСШ-1800 состоит из следующих частей:
- каркас изготовлен из н/ж проката марки АISI304, состоит из стоек, поперечных и продольных связей, опорных элементов под направляющие лопатки дозатора;
- опорная рама с поворотными колесами;
- натяжной и приводной валы предназначены для натяжения и передачи движения нержавеющей цепи оборудованной лопатками от мотор-редуктора;
- в нижней части транспортера установлен загрузочный бункер, в который загружается продукт для дозирования;
- в верхней части дозатора установлен программируемый весовой модуль.
- Производительность кг/ч (взвешивание 10 кг)
- 1800
- Класс точности приборов по ГОСТ OIMLR-76-1-2011
- III
- Напряжение питания весоизмерительного датчика (Uexe), В
- 5
- Диапазон входного сигнала, мВ
- -16… +16
- Диапазон измеряемых значений рабочего коэффициента передачи (РКП) датчика, мВ/В
- от 0,0 до 3,0
- Количество измерительных каналов
- 1
- Кабельное соединение с весоизмерительным датчиком
- 4 проводное
- Высота символов индикации, мм
- 14-20
- Потребляемая мощность, не более
- 1,7 кВт
- Относительная влажность, не более
- 90 %
- Материал корпуса
- Нержавеющая сталь
- Диапазон взвешивания, кг
- 1-30
- Максимальное число поверочных делений
- 6000
- Максимальное входное напряжение, В
- 4
- Минимальное и максимальное полные сопротивления весоизмерительного датчика, Ом
- 50…2000
- Диапазон рабочих температур
- от минус 20 до +50 °С
- Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе, (pind)
- 0,5
- Число разрядов индикации результата взвешивания
- 4
- Напряжение питания прибора, В
- 230 В, 50 (±1) Гц
- Габаритные размеры с бункером ДхШхВ, мм
- 3020х1190х2350
- Степень защиты корпуса
- IP 54
- Средний срок службы, лет, не менее
- 10
